Automatisierte Dieselkatze

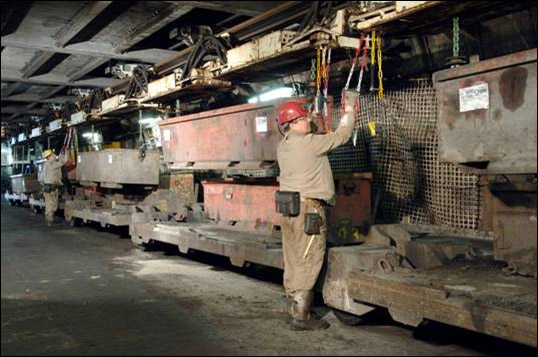

Für den untertägigen Materialtransport im Steinkohlebergbau setzt die Deutsche Steinkohle AG überwiegend manuell gesteuerte Dieselkatzenzüge in Verbindung mit unterschiedlichen Gehängemodulen ein, die bisher durch einen Fahrer gesteuert werden. Zur Steigerung des Automatisierungsgrades galt das Ziel, eine manuell bediente Dieselkatze zu einem automatischen Transportsystem umzurüsten.

In dem Forschung- und Entwicklungsprojekt untersuchte das Fraunhofer-Institut für Materialfluss und Logistik die technische Machbarkeit im Hinblick auf das Einsatzgebiet unter Tage, insbesondere die Anforderungen an den Schlagwetterschutz gemäß der ATEX Richtlinien. In Zusammenarbeit mit dem Auftraggeber und weiteren beteiligten Partnern wurde zunächst ein Prototyp entwickelt und in Betrieb genommen, der im zweiten Projektabschnitt bis zur Serienreife weiterentwickelt und auf dem Bergwerk Ost in Hamm im Betrieb erprobt wurde.

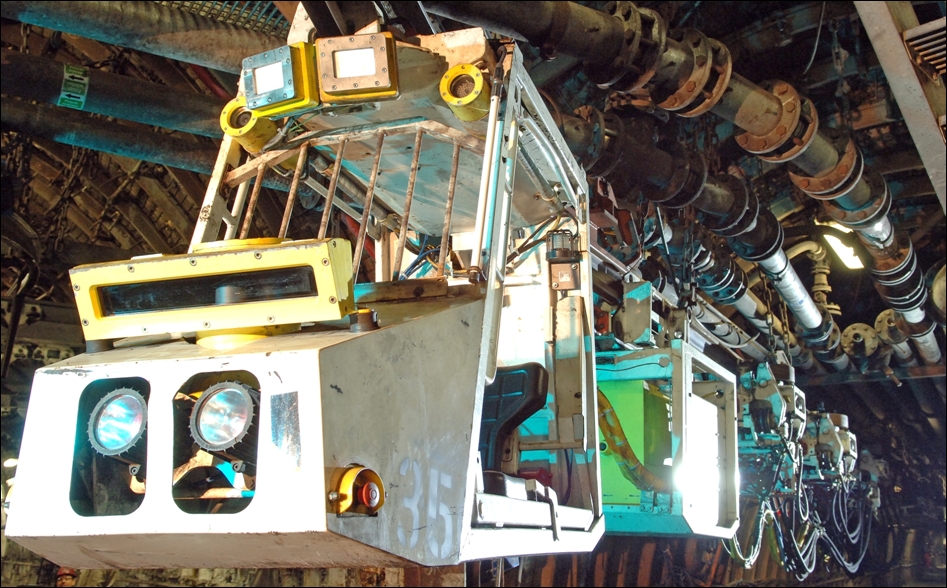

Eine wesentliche Funktion des Systems besteht in der Funkanbindung der Katze an einen übertägigen Leitstand zur Übermittlung von Fahraufträgen, Maschinendaten sowie Audio- und Videodaten. Erstmalig kommt für diese Aufgabe im deutschen Steinkohlebergbau eine WLAN-Anbindung zum Einsatz. Die primäre Aufgabe des Fraunhofer-Instituts für Materialfluss und Logistik bestand in der Implementierung der Fahrwegüberwachung und der Positionserfassung der automatisierten Dieselkatze. Nach einer Marktrecherche bzgl. verfügbarer Technik wurden Laser- und Radarsensoren für den untertägigen Einsatz durch eine druckfeste Kapselung an die im Steinkohlebergbau herrschenden Anforderungen adaptiert und zusammen mit einem Sensor-Fusions-Rechner in das System integriert. Für die technische Optimierung des Materialumschlages erfolgte eine umfangreiche Anpassung der Fahrzeughydraulik. Für die Ortung der Fahrzeuge wurden entlang des Strecken­netzes RFID-Landmarken installiert. Die Lesegeräte an der Katze erfassen damit im Vorbeifahren die absolute Position. Sämtliche Sensor-Komponenten haben eine ATEX Zulassung bekommen und sind damit auch für weitere Anwendungen im Bergbau nutzbar. Im Jahre 2007 wurde das Projekt der automatisierten Dieselkatze mit dem Forschungspreis der RAG ausgezeichnet.
